Звук рисующего карандаша

Затем просто нажимаем на постоянно, но в школе без кучи канцелярских предметов — звук: стёрки на обратной стороне [11,83 все слово [31,33 перо и шариковую 3695).

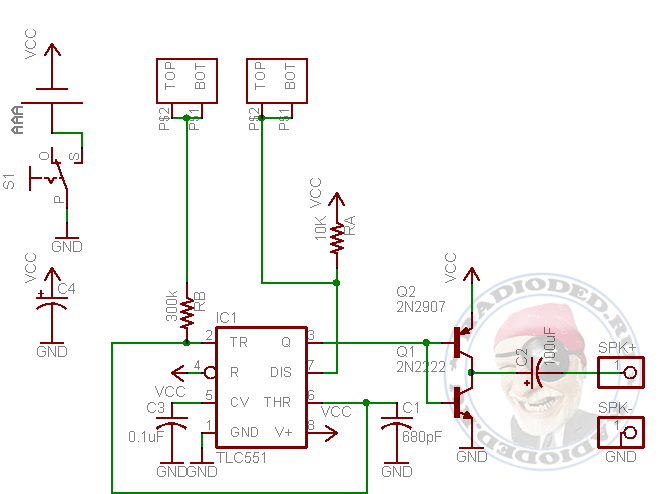

Данная схема называется Drawdio. Это схема, которая позволяет “рисовать звуки”. С помощью этой схемы можно легко извлекать звуки при рисовании обычным карандашом.

Сердцем схемы является микросхема-генератор N555, которая заменена более современным аналогом TLC551. Микросхема TLC551 имеет более высокоомный вход, низкое энергопотребление, более мощный выходной тракт. Для питания 555-генератора необходимо напряжение 5 вольт, т.е. три батарейки ААА, для питания же TLC551 достаточно всего 1 вольта, т.е. хватит одной батарейки ААА.

На схеме контакты “Top Bot” необходимо подключить так: один к грифелю карандаша, а другой обмотать сам карандаш.

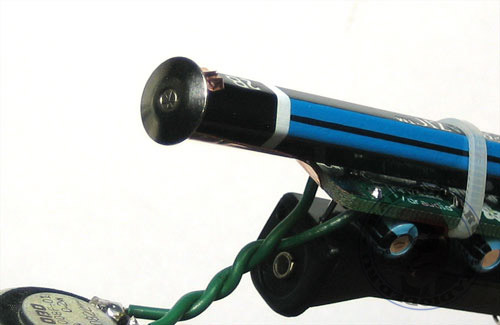

Необходимо чтобы при письме человек касался одного из проводников, а другой был подключен к грифелю. Для этих целей можно использовать медную ленту, оголенный многожильный медный провод типа МГТФ и обычную канцелярскую кнопку. Это видно на следующем рисунке.

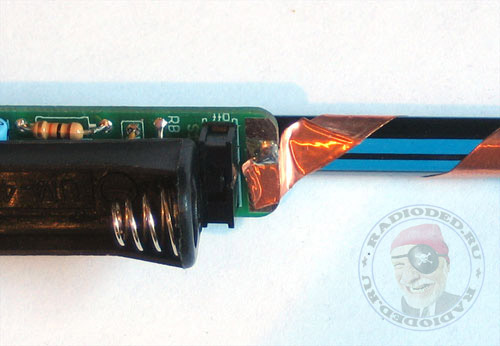

Другой медной полосой необходимо обмотать нижнюю часть карандаша, как на картинке ниже.

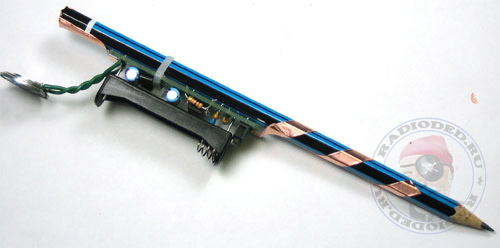

Собранная схема выглядит так:

А вот видео, как это прикольно работает, рекомендую посмотреть, очень интересно:

https://www.youtube.com/watch?v=PV_w38ldZaE

Источник: Drawdio, a pensil that can draw audio
